박막의 균일도

1. 개요

박막 균일도(Uniformity)는 기판 전체의 증착/식각의 일정한 상태를 나타내는 핵심 지표입니다. 보통 두께를 기준으로 하며, 전기적, 광학적, 화학적 특성의 균일도를 적용하기도 합니다. 공정의 목적(증착 vs 식각)과 데이터의 표본 수, 기판의 회전 유무, 각도, 초점 변화 등에 따라 적합한 산출 방식을 적용함으로써 공정 제어의 신뢰성을 높이는 데 목적이 있습니다.



2. 주요 계산 공식 및 특징

2.1 (Max-Min) Method

계산식

T(max) = 측정 된 두께 중 최대값

T(min) = 측정 된 두께 중 최소값

T(avg) = 측정 된 모든 지점의 두께 산술 평균

• 특징: 적은 데이터로 현장에서 계산이 편리하고, 가장 직관적입니다. 극단적인 편차를 빠르게 파악할 수 있습니다.
• 한계: 아웃라이어(오차 값) 하나에 결과가 왜곡될 수 있으며, 중간 지점들의 분포를 반영하지 못합니다. 측정 왜란(먼지, 진동, 전기 노이즈 등)에 의해 잘못 된 판단을 할 수 있습니다.

2.2 표준편차 방식 (Standard Deviation)

웨이퍼 전체의 데이터 분포를 더 정밀하게 보고 싶을 때 사용합니다.

δ(sigma)/mean: 전체 측정값의 표준편차를 평균으로 나눈 값을 사용하여 변동 계수를 확인합니다. 보통 1δ또는 3δ범위를 기준으로 균일도를 관리합니다.

• 특징: 전체 데이터의 분포를 통계적으로 파악하며, 샘플 수가 많을수록 신뢰도가 높습니다.
• 적용: 양산 공정 관리(SPC) 및 장비 간 성능 매칭(Matching)에 필수적입니다.

2.3 Average 기준 편차

최소 측정 값으로 특정 지점들이 평균에서 얼마나 이탈 했는지 확인 할 때 사용 하거나, 초기 공정에서 보정 값으로 사용합니다.

계산식

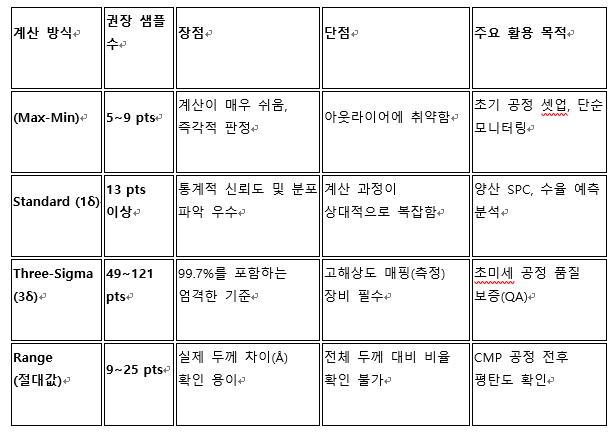

3. 샘플 수 및 목적에 따른 상세 비교



4. 두께 외 주요 균일도 관리 지표



5. 증착(Depo) vs 식각(Etch) 공정 적용 차이

공정 특성에 따라 균일도 계산 시 입력값과 고려사항이 달라집니다.

• 증착 장비 (Deposition):
• 측정 대상: 박막 두께
• 관리 핵심: 가스 흐름 및 온도 균일도 등에의한 두께 편차 제어.

• 식각 장비 (Etching):
• 측정 대상: 단위 시간당 식각 속도(Etch Rate)
• 관리 핵심: 플라즈마 밀도 및 로딩 효과(Loading Effect) 제어
• 특이사항: 패턴 밀도에 따른 Micro-loading effect를 고려한 국부적 균일도 산출 병행

6. 관리 가이드라인

1. Edge Exclusion: 웨이퍼 끝단(통상 2~10mm, 샘플 홀더 등의 스크린 영역 고려)은 물리적 불안정 영역이므로 측정 범위에서 제외합니다. 식각 공정의 경우 증착보다 이 범위를 더 타이트하게 관리합니다.
2. 데이터 해석: (Max-Min) 수치가 양호하더라도 표준편차가 높다면 특정 구역(Zone)의 불균일이나 장비 부품(Showerhead, Focus Ring 등)의 노후화를 점검해야 합니다.
3. 장비 유지보수: 소모품 교체 직후에는 (Max-Min)으로 신속히 범위를 확인하고, 이후 고해상도 매핑(정밀한 측정)을 통해 미세 튜닝을 진행합니다.
4. 보정값 설정: 장비 초기 셋팅이나, 유지 보수 후 칼리브레이션이 필요한 값은 average를 이용하여 초기 보정하고, 이후 정밀하게 수정해 나갑니다.

지금까지의 균일도는 WIW(Within Wafer)를 확인하는 것입니다. 이와는 달리 W2W, R2R 의 균일도를 확인하여 안정성 및 재현성을 확보해야 합니다.



7. W2W (Wafer-to-Wafer) 균일도

한 배치(Batch) 내에서 처리되는 웨이퍼들 사이, 또는 연속적으로 처리되는 개별 웨이퍼들 간의 편차를 의미합니다.

• 정의: 동일한 공정 조건(Recipe)으로 진행된 여러 장의 웨이퍼 평균값이 얼마나 일정한지 측정.
• 계산 방식: * 각 웨이퍼의 평균값(Avg_1, Avg_2, ..., Avg_n)을 구함.
• 주요 변수의 예시: * Batch Type 장비: 가스 흐름의 상/중/하부 편차, 히터 공정 진행에 따른 누적 온도 차이 등.



8. R2R (Run-to-Run) 균일도 및 제어

서로 다른 공정 회차(Run) 간의 편차를 관리하며, 장비의 경시 변화(Drift)를 보정하는 데 목적이 있습니다.

• 정의: 공정 1회(1 Run)를 수행한 후, 다음 공정 시 이전 결과값을 피드백 받아 레시피를 미세 조정하여 균일도를 유지하는 방식.
• 주요 관리 지표:
• R2R Control: 센서 데이터와 이전 측정값을 기반으로 가스 유량이나 공정 시간을 실시간으로 계산하여 보정합니다.



9. 균일도 관리 지표 종합 비교



10. 균일도를 이용한 시간적 재현성 관리 (W2W 및 R2R)

·         W2W 관리: 동일 레시피로 진행된 웨이퍼 간 평균 두께 편차를 1sigma이내로 관리하여 배치 간 수율 격차를 최소화함.

·         R2R 제어: 공정 회차가 반복됨에 따라 발생하는 식각률/증착률의 드리프트를 방지하기 위해, 이전 Run의 결과값을 다음 Run의 레시피(Time, Power 등)에 실시간 피드백하는 APC시스템 운영 권장.

·         상관관계 분석: WIW 균일도가 좋더라도 R2R 편차가 크면 전체적인 소자 특성이 변하므로, 3가지 지표를 통합 모니터링하여 장비의 유지보수 주기를 결정함.
