이온 에칭 시스템의 진공 챔버 유지 보수에 대해서

진공 챔버의 유지 보수는 공정의 신뢰성을 확보하고, 장비의 수명을 연장하는데 필수적입니다. 그러므로, 진공 챔버로 공정을 하는 장비는 정기적이고, 지속적인 유지 보수가 진행 되어야 합니다.

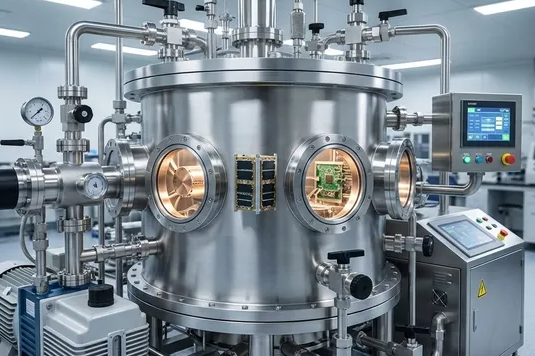

진공 챔버

공정에 따라서 유지 보수의 방식과 주기가 다르고, 내부 구성물의 재질과 형상에 따라서 마찬가지로 다양한 유지 보수 작업이 필요합니다.



우선, 일반 적인 유지 보수의 지침을 살펴보면 다음과 같이 정리해 볼 수 있습니다.



1. 안전 수칙 (Safety First)

유지 보수 시작 전 반드시 확인해야 할 사항입니다.



※  주의: 진공 장비는 고전압, 유독 가스, 고온 부품을 포함할 수 있습니다.

• LOTO (Lock-Out, Tag-Out): 펌프 및 메인 전원 공급 장치의 전원을 차단하고 잠금 장치를 설치합니다. 유틸리티의 공급을 차단 합니다.
• Venting (벤팅): 챔버 내부를 대기압으로 복귀시킬 때, 건조한 질소(N2) 가스를 사용하는 것이 수분 흡착 방지에 유리합니다. 유독 가스등이 사용되는 장비는 충분한 퍼지 후 벤팅 합니다.
• PPE 착용: 잔류 화학 물질로부터 보호하기 위해 내화학 장갑, 보안경, 마스크를 착용합니다.



2. 주기별 점검 리스트



유지 보수는 예방적 차원에서 주기를 정해 관리하는 것이 효율적입니다.

주기	점검 항목	주요 내용
일일 (Daily)	베이스 압력 (Base Pressure)	목표 진공도 도달 시간 및 최종 압력 확인
	펌프 상태	로터리 펌프 오일 레벨/색상, 냉각수 유량 확인
	육안 점검	뷰포트(View port) 오염 여부, 누설 소음 확인
주간 (Weekly)	오일 미스트 트랩	배기 필터 오염 확인 및 교체 필요성 판단
	게이지 (Gauge)	진공 게이지의 영점(Zero) 보정
월간 (Monthly)	O-링 점검	도어 및 자주 여닫는 포트의 O-링 손상/경화 점검
	내부 클리닝	증착 공정(Sputtering/Evaporation) 시 쉴드(Shield) 세척
연간 (Yearly)	펌프 오버홀	진공 펌프(Turbo, Cryo 등) 제조사 권장 오버홀
	소모품 전수 교체	가스켓, 필터, 벨트 등 노후 부품 교체



3. 주요 부품별 상세 관리 방법



A. 세척(Cleaning)



1) 물리적 세척 : 증착 된 막이 두꺼울 경우 스카치브라이트나 샌드블라스팅으로 제거 합니다.

2) 화학적 세척

• 산처리 등이 필요한 경우는 설비가 필요합니다.
• 아세톤(유기물 제거) -> IPA 또는 에탄올(수분 및 잔여물 제거) ->DI 워터
•  건조 : 세척 후 반드시 건조 오븐이나 열풍기를 이용하여 용매를 완전히 증발 시켜야 합니다.
• 일반 휴지나 도구는 먼지를 발생시키므로, 반드시 무진천(Lint-Free cloth/wiper) 를 사용해야 합니다.

B. 씰링(Sealing)

• 오링 등의 갈라짐, 눌림 자국, 경화 현상을 확인 합니다.
• 세척: 알코올로 가볍게 닦아내고, 금속 도구로 긁지 않습니다.
• 진공 그리즈는 아주 얇게 광택만 날 정도로 도포합니다.
• 메탈 씰은 재사용하지 않습니다.

C. 펌프 관리

• 로터리/드라이 펌프 : 오일 색깔이 어둡거나 탁해지면 즉시 교체 합니다. 배기구 필터가 막히거나 교체 주기가 되었으면 즉시 교체합니다.
• 터보 분자 펌프 : 이상 소음이나 진공이 발생하는 경우 즉시 가동을 정지하고, 점검 합니다. 베아링 등의 교체 시기를 확인합니다. 이물질 유입이 되지 않도록 합니다.
• 크라이오 펌프 : 주기적인 재생이 필요합니다. 온도 및 한계 진공도를 확인하여 재생 주기를 점검 합니다. 컴프레셔의 흡착제 교체 주기를 확인하고, 교체 주기가 되었으면 즉시 교체 합니다.

D. 누설 탐지

• ROR 테스트 : 펌프를 끄고, 정해진 시간(비교 자료가 있어야 합니다.) 내 압력이 상승하는 속도를 측정하여 누설인지, 내부 가스 방출이지 구분합니다.
• 저진공 압력이 현저하게 좋지 않은 경우 IPA를 이용하여 진공게이지의 변화를 확인 합니다. 오링 실인 경우 아세톤은 사용하지 않습니다.
• 고진공 압력이 좋지 않은 경우 헬륨 디텍터를 사용하여 점검 합니다. 가장 정밀한 방법으로 헬륨을 이용하여 누설 여부를 판단합니다. 다만, 설비가 필요합니다.



E. 베이크 아웃

• 유지 보수 후 최적의 공정 환경을 만들어주기 위해 챔버의 베이크 아웃을 실행 합니다.
• 챔버에 냉각수 라인 등이 있는 경우에는 물빼기 과정을 진행해야 합니다.
• 오링 등의 부품 한계 온도를 확인하고, 케이블 등이 녹지 않도록 주의 합니다.
• 챔버 내부의 수분과 기체를 열(max 150도 정도)로 탈락시켜 제거 합니다.

이와 같은 내용은 보편적인 진공 챔버의 유지 보수에 관한 것입니다.

---

지금 부터는 이온 에칭 장비의 챔버 유지 보수에 관해서 정리해 볼까 합니다. 일부 내용은 일반적인 시스템의 챔버 유지 보수 방법과 동일하게 적용됩니다.



참고 자료, 커프만 & 로빈슨



진공 챔버에서 증착 공정을 진행하는 경우 증착된 재료의 축적은 가공물에 미립자 오염을 유발할 수 있습니다. 이러한 미립자는 증착된 필름이 증착 표면에서 떨어져 나가면서 발생합니다. 대기에 노출된 후에는 이러한 필름의 박리가 발생할 가능성이 더 높으므로, 미립자 유지보수의 빈도는 대기 노출 빈도에 따라 달라질 수 있습니다.



그리고, 진공 챔버 내 증착물이 유전체인 경우, 중화 아크가 발생할 수 있으며, 이는 아크로 인한 직접적인 손상과 아크에서 생성된 미립자로 인한 오염을 모두 유발할 수 있습니다.



미립자나 유전체 침전물이 문제가 되지 않더라도, 두꺼운 침전물 층이 쌓이면 대기에 노출된 후 진공 챔버를 진공 상태로 만들 때 진공 챔버 벽에서 가스 방출량이 증가할 수 있습니다. 이는 작동 압력에 도달하는 시간을 늘리고, 정상적인 진공 상태에서 도달할 수 있는 최소 압력을 높일 수 있습니다. 또한, 가스 방출은 의도적으로 증착된 박막을 오염시키는 원인이 될 수 있습니다.



이러한 이유로 진공 챔버 유지 관리는 이온 빔 응용 분야에서 필수적인 유지 관리 작업입니다. 진공 챔버 벽 자체를 청소하는 것은 시간과 노동력이 많이 소요될 수 있습니다. 대안으로, 벽을 얇은 재질로 덮고 오염 시 제거 및 폐기하고 깨끗한 재질로 교체하는 방법이 있습니다. 깨끗한 알루미늄 호일이 가장 일반적으로 사용되는 재질입니다. 알루미늄 호일은 고온에서도 잘 견디고 가스 방출량이 적은 실리콘 접착제가 있는 캡톤 테이프로 고정할 수 있습니다. 이온 빔의 직접적인 충격에는 견디지 못하지만, 그 존재 자체가 다른 문제를 일으킬 가능성은 낮습니다. 다만, 알루미늄 호일과 진공 챔버 벽 사이에 가스가 갇히지 않도록 주의해야 합니다. 짧은 테이프 조각을 적당량만 사용하면 이러한 가스 갇힘 현상을 방지할 수 있습니다. 알루미늄 호일의 표면이 광택이 있는 면과 무광택 면으로 되어 있으면 무광택 면으로 사용하는 경우 증착물의 접착력이 더 좋아질 가능성이 높습니다. 또 하나 주의 해야 할 점은 알루미늄 호일 조각이 챔버 내부에 날아다니지 않게 주의 해야 합니다. 터보 분자 펌프의 경우에는 심각한 파손이 일어나는 경우가 있습니다. 주의해야 합니다.



알루미늄 같은 일회성 사용 방법과 다르게 챔버벽에 진공 챔버에서 분리하여 다른 곳에서 세척할 수 있는 가벼운 판금 구조물을 사용하는 방법이 있습니다. 일반적으로 그릿 블라스팅을 사용합니다. 진공 챔버를 세척하는 또 다른 방법은 판금 구조물이 큰 경우, 진공 챔버에서 분리할 때 형태를 유지하도록 더 두꺼운 재질의 프레임을 사용할 수 있습니다. 판금 재질은 일반적으로 최소 두께가 약 1.5mm(1/16인치)인 304형 스테인리스강입니다. 이 최소 두께는 그릿 블라스팅을 반복적으로 사용한 후에도 내구성을 확보하기 위해 필요합니다.
